文章來源：微信AI

導語

LOGO作為公司或品牌的代表性標志，具有較強的識別和推廣作用。本文將介紹微信掃一掃及長按識圖中LOGO檢測及識別的相關技術。

一、背景

掃一掃識物和長按識圖上線以來，可識別的類目已經從商品擴充到了包含植物、動物、地標、菜品、汽車、名畫等的各個垂類。隨著用戶量的上升，對于LOGO檢測和識別的需求愈發強烈，LOGO作為品牌的標識，可以讓用戶快速認識和了解品牌，同時也能更快地接入商家的服務，進入到商家的公眾號及小程序。

二、難點分析

針對LOGO識別，最直接的解決思路就是檢測到query圖中的logo區域進行分類，或者采用檢索的方式從gallery里面找到距離最近的圖片，同時需要限制這個距離剔除庫中不存在此LOGO的情況。但在實現過程中，我們發現LOGO識別主要存在以下難點：

1、LOGO款式多，同一商家可能具有不同款LOGO，且不同款間類間差異小；

2、LOGO既有純文本的樣式，又有純圖案的樣式，還有藝術字樣式；

3、LOGO更新迭代快，商家可能不定時更換LOGO，要求模型的變通性強。

三、整體解決方案

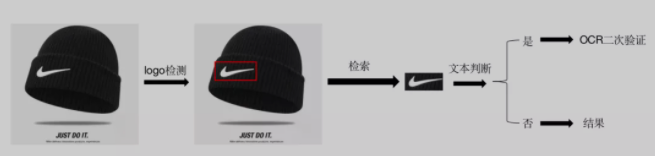

針對以上難點，我們在設計LOGO識別方案時，為了更加靈活的迭代算法，采用了檢索的方式。同時，由于視覺檢索模型對于文本的特征表達能力不足，為了兼顧了文本和圖案類型的LOGO，我們還引入了OCR模塊來進行二次驗證，最終得到了如下圖所示的整體解決方案。

如上圖所示，首先進行LOGO檢測獲取目標區域，再對目標進行檢索找到top1檢索距離小于一定閾值的結果作為預識別結果，根據預識別結果判斷是否為文本，如果為文本則進行OCR識別后做二次驗證，計算文本相似度，滿足一定閾值條件才輸出結果，如果不是文本則在直接輸出結果。

3.1 LOGO檢測

在進行LOGO識別前，首先需要解決的問題是在圖像中檢測到LOGO，我們起初嘗試復用多源異構數據的檢測器進行LOGO分支的開發，但實現中發現LOGO數據會與歷史遺留的大部分商品數據的存在重疊，異構模式下兩個沖突的分支對主干backbone會產生影響，由于LOGO廣泛存在于商品中，且大部分LOGO為較小的目標。

為了更好地檢測LOGO且不對主干商品和垂類檢測產生影響，我們構造了一個獨立于商品檢測器的雙流retinanet LOGO檢測器。我們將數據分為兩類，一類是具有表觀一致性的LOGO數據，另一類是無表觀一致性的數據利用全圖框來表征（如大量的背景圖及噪聲類)，兩組數據獨立交替更新參數共享的檢測網絡。最后引入全圖分類模塊和梯度裁剪策略，加快模型收斂防止梯度爆炸。部署階段我們采用TensorRT int8量化模型來進行優化提速。

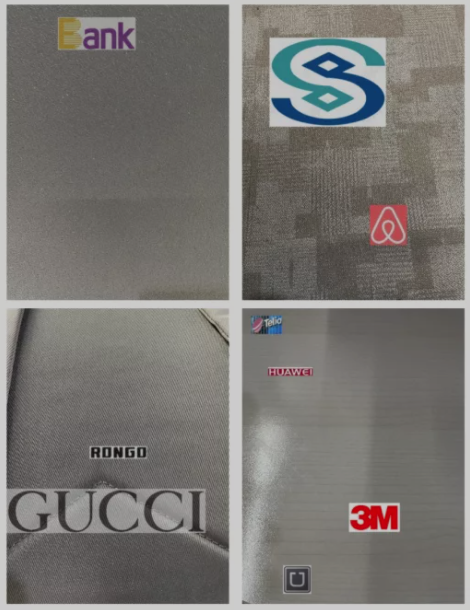

此外，為了解決長按識圖場景下對于部分商家圖片的LOGO大多是拼接在圖片角落的方式，或者以水印方式貼上的LOGO，我們引入了一個在線LOGO拼接的數據增強方式。對于標注好的真實樣本，將LOGO的patch作為增強樣本，隨機padding到原圖無LOGO處。在合成過程中，我們主要采用了以下兩種方式來隨機合成：

（1）mixup方式

mixup是對圖像進行混類增強的算法，可以將不同類之間的圖像進行混合，從而擴充訓練數據集。

mixed_imgx=λ?imgx+(1?λ)?logo_patch

（2）替換式

直接對目標區域位置進行圖像替換，類似構建水印的方式直接合成。

具體實現中也會采用兩種方式來選取合成區域，一種是將圖像劃分為特定子區域，在無LOGO區域內采用上述方式合成，另一種是采用特定角落區域合成LOGO。

3.2?LOGO識別

在LOGO識別環節，我們觀察到LOGO具有樣式多且款式多的情況。LOGO的類間差異大，LOGO的形式可能有圖案等視覺表征能力強的類別，也有文本類等視覺表征能力差的類別，以及介于兩者之間的藝術字類目。另一方面，同一款商家可能具有多款LOGO，包括LOGO升級迭代帶來的多款LOGO，以及同時包含文本類和圖案類的LOGO的情況。

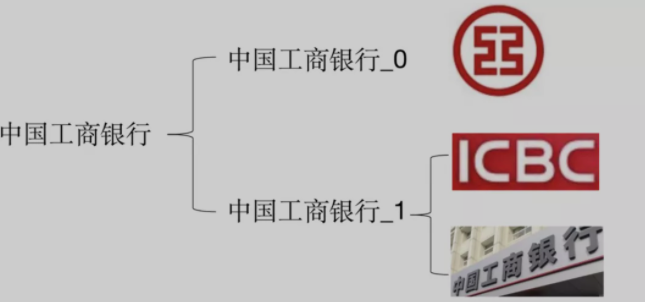

為了實現文本類LOGO與圖案類LOGO（包含藝術字）的區別，以中國工商銀行為例我們構建了新的LOGO體系如下圖所示。其中由于純CNN模型對于文本圖像的視覺特征表達能力不足，因此我們引入了OCR模型來對文本類的樣本進行進一步地檢驗。

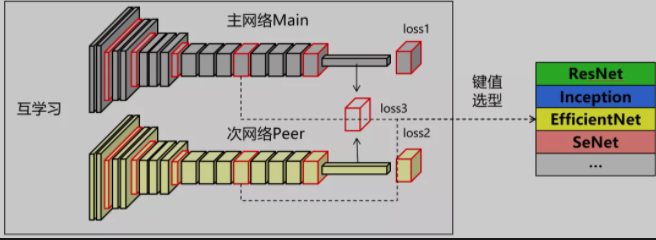

識別模型訓練過程中，我們將同一個商家的不同款式LOGO作為不同的類別來進行細粒度分類模型的訓練，沿用其他垂類基于互學習訓練的網絡（如下圖所示）來作為特征提取backbone，基于resnet152和inceptionv4的互學習結構訓練分類模型，去掉fc后通過網絡提取特征，最終構建faiss庫進行LOGO檢索。

在LOGO體系分類中對于文本類的樣本，視覺特征表達能力有所欠缺，對于部分相似的文本容易出現誤召回，為此我們設計了OCR二次驗證模塊。我們會對query區域進行文字識別，然后計算query與召回結果的文本相似度，選取一定閾值作為輸出條件。關于OCR相關算法介紹可參考微信OCR圖片文字提取。

四、總結與展望

本文介紹了微信掃一掃中LOGO檢測及識別的相關算法。LOGO識別上線后豐富了掃一掃及識圖的場景，同時也能推送相關的商家官方區或者公眾號，更便于用戶尋求相關服務。

后續對于LOGO識別的探索還可以從更多方向進行。一方面可以在LOGO檢測端引入OCR文本檢測的相關算法，如引入dbnet[5]的分割監督，從而端到端得到LOGO的文本概率值，另一方面可以在識別過程中的特征表達中直接計算預測文本與top1的文本相似度。
